Explicando como funciona um video wall

Neste artigo iremos explicar um pouco sobre esta tecnologia que está revolucionando a mídia digital: o video wall. Para melhor organização e entendimento, dividimos este material em algumas categorias e sub-categorias. Para quem já conhece um pouco sobre o assunto, ou para aqueles que querem ir direto ao que os realmente interessa, segue abaixo os links destas divisões.

video wall

Mas o que é um video wall?
Quais tipos de video wall existem?
Video wall Digital Signage
Video wall CCO
O que são monitores LFD/profissionais?
Eu realmente preciso de monitores LFD para a montagem de um video wall?
A informática SHOP fornece monitores LFD?
Como montar um video wall?
A informática SHOP presta serviços de montagem de video wall?
A informática SHOP aluga video walls prontos?





Mas o que é um video wall?



video wallPor definição, vídeo wall, video wall, videowall, vídeowall, data wall, datawall, media wall e mediawall são a mesma coisa: um vídeo wall.

Video wall é uma estrutura elaborada e montada com diversos monitores (geralmente se utiliza monitores LFD nestas montagens). Esta estrutura tem como objetivo virar um grande display de vídeo (em forma de matriz) combinando os monitores de uma forma que uma grande imagem se forme.

Atualmente os vídeo walls tem sido muito utilizados em grandes eventos, shows, bares, boates e salas de monitoramento tais como: CET, Polícia militar, exército, etc., e também para divulgar produtos e fazer publicidade em lojas e departamentos.



Quais tipos de video wall existem?



Um vídeo wall pode ser de 2 tipos: o DS (Digital Signage) ou o CCO (Centro de Controle de Operações). Abaixo iremos exemplificar cada um deles.



Video wall Digital Signage



O formato DS (Digital Signage) é o formato mais conhecido, onde todo o vídeo wall forma uma única e grande imagem como no exemplo abaixo:



vídeo wall



Video wall CCO



Já o formato CCO (Centro de Controle de Operações) é utilizado com diversos computadores gerando imagens e controlando através de um software de gerenciamento qual imagem será exibida em qual monitor. Com isso grandes empresas podem gerar Centros de Controle de Operações e gerenciar de forma eficaz diversos setores e situações. Veja o exemplo de um vídeo wall CCO abaixo:



videowall



O que são monitores LFD/profissionais?



Monitores LFD são monitores profissionais projetados para trabalharem ligados muitas horas por dia. Possuem funcções de vídeo wall e possuem processadores de vídeo com funcionalidades que vão desde escalonar a imagem de entrada para que se torne uma única imagem em todo o vídeo wall, até se auto configurarem em conjunto fazendo com que o brilho e contrastes das imagens combinadas fiquem padronizadas, otimizando o efeito de "grande imagem". Para saber mais sobre monitores LFD, visite nosso catálogo/guia de compra: monitores LFD/profissionais.

Veja também um vídeo da Samsung que demonstra a funcionalizade dos monitores LFD na elaboração de um vídeo wall:





Eu realmente preciso de monitores LFD/profissionais para a montagem de um vídeo wall?



Sim você precisa de um monitor LFD que foi desenvolvido especificamente para este fim. Se você tentar utilizar televisores/monitores LCD/LED convencionais, os mesmos não possuem recursos de correção de imagem e você pode acabar com erros na imagem final como no exemplo abaixo, fora a questão de que monitores convencionais não possuem funções internas para recorte e re-organização das imagens, ou seja, você terá que realizar estas tarefas em um equipamento (um computador) e possuir N saídas independentes de vídeo neste equipamento afim de ligar todos os monitores. Fora a questão das bordas que nos monitores LFD são menores e retílineas para que seja possível o "encaixe" entre os monitores.

Caso você queira montar um vídeo wall sem utilizar monitores LFD os investimentos serão maiores, o trabalho será maior e o resultado será pior.

lcd in video wall error



A informática SHOP fornece monitores LFD?



Sim, fornecemos vasta linha de monitores LFD/profissionais para todo Brasil à preços imbatíveis. Se você precisa adquirir somente os monitores LFD para seu projeto de video wall, não deixe de cotar conosco. Para maiores detalhes visite nosso catálogo: monitores LFD/profissionais.



Como montar um vídeo wall?



Como todo projeto, você deve se organizar e realizar um estudo preliminar antes de qualquer etapa, definindo premissas, custos e prazos. Então, para montar um vídeo wall em primeiro lugar você deve pensar no espaço que você possui para a montagem do mesmo, analisar se o video wall será temporário ou permanente, se estará fixo em uma parede e/ou estrutura, ou se será móvel e preso à uma estrutura provisória. Também é muito importante saber quantas horas por dia seu vídeo wall ficará ligado, sendo que esta informação é muito importante na hora de escolher um monitor LFD que atenda a demanda de horas/dia.

video wallApós definido o tamanho final que deseja você deve encontrar o melhor monitor LFD custo x benefício e definir seu tamanho individual. Após saber qual monitor irá utilizar você conseguirá, baseado no tamanho do vídeo wall que deseja, elaborar a matriz necessária, ou seja, saberá quantos monitores LFD precisará. Quando falamos em matriz, por exemplo, estamos falando de um vídeo wall N x M, ou seja, com N monitores na horizontal e M monitores na vertical.

Quando falamos em escolher o melhor monitor LFD custo x benefício estamos falando em escolher o monitor que atenda sua demanda de horas/dia ligado, que tenha a resolução que você deseja, o tamanho que deseja, e as menores bordas. Vale lembrar que quanto menor a borda maior o custo, então nem sempre a borda mais fina será ideal para seu projeto. Para maiores informações sobre como escolher o melhor monitor LFD visite nosso catálogo: monitores LFD/profissionais.

video wallVamos então pensar no exemplo em que desejamos montar um vídeo wall em uma parede de 4,5mts x 3mts. Seguindo este exemplo vamos definir que nosso vídeo wall precisa ter a menor borda possível de interligação pois estará montado para uma loja de luxo em um grande shopping para divulgar novos produtos. Também como exemplo vamos dizer que este vídeo wall ficará ligado mais de 16 horas/dia. Com este tamanho e premissas em mente iremos pesquisar qual o melhor monitor LFD se encaixa em nosso projeto. Para resumir, hipotéticamente vamos dizer que o melhor monitor para nosso projeto será um monitor Samsung de 46" modelo UD46A. O monitor deste exemplo possui as dimensões de: 1023mm x 579mm x 96mm e com bordas que se somam em menos de 5mm. Com estes detalhes podemos dizer que conseguiremos montar um vídeo wall com uma matriz de monitores: 4 x 5, totalizando 20 monitores.

Tendo em mente quantos monitores serão necessários o próximo passo é saber qual o sinal de vídeo de entrada será utilizado para o vídeo wall. Neste exemplo vamos dizer que o sinal de vídeo estará sendo enviado por um cabo HDMI ligado à um Bluray player.

Então, o próximo passo é a aquisição dos monitores LFD. Em seguida teremos a execução da montagem do projeto. Para a montagem do video wall então teremos as seguintes aquisições:

  • Suportes; (para saber qual suporte adquirir basta analisar o tamanho das furações traseiras do monitor adquirido);
  • Cabos (os monitores LFD são interligados via cabo RS232 serial ou em alguns modelos via rede RJ45. Preferencialmente seria interessante ligar via rede RJ45 e controlar os monitores via um computador com o software do fabricante);
  • Repetidor de sinal de entrada (Cada monitor necessita de seu próprio cabo para entrada de vídeo, sendo que o software interno do monitor LFD é responsável em recortar a imagem para realização do video wall. Se for utilizar uma entrada HDMI será necessário um repetidor HDMI, se for utilizar entradas AV será necessário repetidores de sinal AV, se for utilizar entradas VGA repetidores VGA e/ou placa de vídeo com N saídas);
  • Computador (para gerenciar os monitores/funções/configurações - software de controle fornecido pelo fabricante dos monitores LFD). Porém vale lembrar que neste exemplo que estamos falando não seria necessário a utilização de um computador para gerenciamento. Tudo pode ser realizado manualmente em cada monitor, porém quando gerenciados via computador uma única configuração é replicada em todos monitores, e quando falamos em 20 monitores este trabalho pode ser repetitivo e demorado.



Veja abaixo um vídeo demonstrando a montagem de um video wall em Digital Signage (note que no caso do vídeo abaixo o video wall foi montado em um suporte móvel e não na parede):

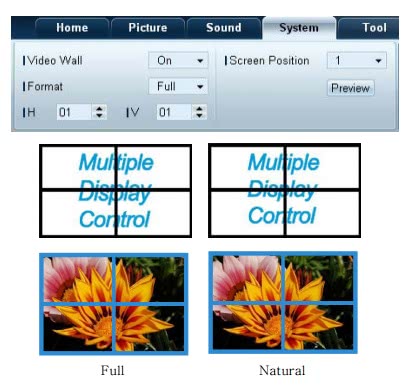

Depois de montar a estrutura física e todos os cabos já ligados é hora de habilitar seu video wall. Isto é feito entrando no menu de operações do seu monitor LFD via controle remoto e habilitando seu uso. Também não há segredo nesta parte e é muito simples sua operação (isto também pode ser realizado via software quando você está gerenciando seus monitores LFD via rede). Veja menu exemplo de um monitor LFD da Samsung, modelo ED32C:

 Menu - Video wall

Note que é possível selecionar quantos monitores você possui na vertical e quantos possui na horizontal. Deste modo você não fica engessado com seu video wall e pode escolher diversas configurações e números de monitores que desejar. Vale lembrar que em nosso exemplo a imagem de entrada vem direto de um Bluray player via cabo HDMI e estamos falando em apenas realizar o display desta imagem de entrada sem maiores detalhes sobre recortes, posicionamentos, etc. Para exibição de vídeos com monitores de tamanho diferentes, posicionamentos fora de padrão, e etc, será necessário equipamentos para tratamento de vídeo (responsáveis pelo recorte, posicionamento, etc).

E assim, resumidamente, se dá a montagem de um vídeo wall.
